用途與特征:
HSG系列基型雙作用單桿活塞式液壓缸,是液壓系統中作往復直線運動的執行機構。具有結構簡單、工作可靠、裝拆方便、易于維修、可帶緩沖裝置及連接方式多樣等特點。它適用于工程機械、礦山機械、起重運輸機械、冶金機械及其它機械等。

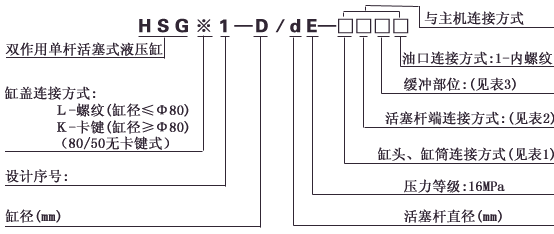

型號說明:
缸頭、缸筒連接方式:(表1)
編
號 |
連
接 方 式 |
備
注 |
1
|
缸頭耳環帶襯套 |
|
2
|
缸頭耳環裝關節軸承 |
3
|
鉸軸 |
用于缸徑D≥φ80(指卡鍵連接) |
4
|
端部法蘭 |
5
|
中部法蘭 |
|
活塞桿端連接方式:
(表2)
編
號 |
連
接 方 式 |
備
注 |
1
|
桿端外螺紋 |
編號2、4、6用于缸徑≥φ63 |
2
|
桿端內螺紋 |
3
|
桿端外螺紋桿頭耳環帶襯套 |
4
|
桿端內螺紋桿頭耳環帶襯套 |
5
|
桿端外螺紋桿頭耳環裝關節軸承 |
6
|
桿端內螺紋桿頭耳環裝關節軸承 |
7
|
整體式活塞桿耳環帶襯套 |
僅用于φ40、φ50缸徑 |
8
|
整體式活塞桿耳環裝關節軸承 |
|
|
